● 产品概述

      DXVL-01激光视频公路交通情况调查设备是河北德讯机电设备科技有限公司独立研发的、拥有自主知识产权的新一代非接触式交通情况调查设备。设 备由激光扫描传感器、视频采集传感器、数据采集工控机等组成。激光传感器以 50Hz 的速度进行高速扫描测距，当车辆行驶过此束激光时，因左右 来回摆动距离不同，可绘出车辆的轮廓外形，然后结合视频所拍摄的图像与所绘轮廓外形可计算出车辆速度、车头间距，可进行轮廓扫描、车流量统 计、车辆分型以及道路实况数据采集，具有全天候工作稳定、安装调试简单等特点。

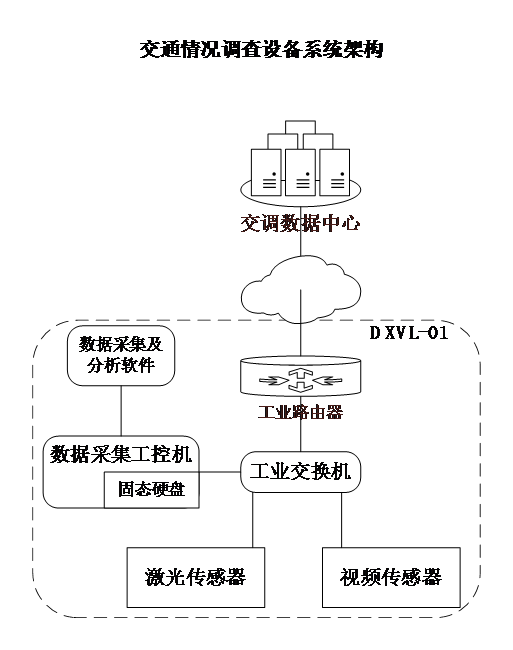

● 系统构架

● 工作原理

       激光扫描传感器对一个平面形成扇面扫描，以极坐标的形式返回目标物体的外廓曲线。激光扫描传感器发射出激光，激光碰到物体返回到设备，计算 发送和接收的时间差，结合光速就能算出物体到设备的距离。激光传感器就是基于这种原理，只不过它可以扫描整个扇面，记录以设备为中心的每一 个角度，和这个角度下设备与物体的距离，我们得到的是物体的外廓曲线。

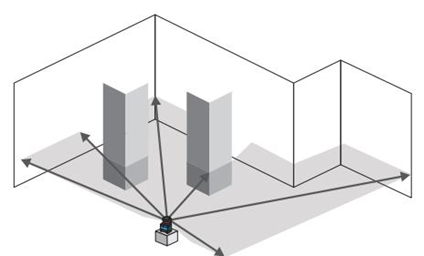

       激光扫描示意图

       激光传感器对道路横截面做高速扫描，当车辆经过扫描断面时，设备结合视频码流分析，经过后台算法匹配，自动统计出符合交通运输部规定的车辆 I 级分类车型、车速和车流量自然数，实时将数据、视频本地存储并可传送至省、市级数据中心。

●产品特点

       1、智能交通情况调查设备采用 激光轮廓扫描与视频码流相结合 的模式实时分析传感信息 ,自动统计出车型、车速、车流量自然数等，专为多车道、自由 流量的交通管理和统计应用而设计，同时实现路况信息实时视频监控，并可按需存储、上传。

       2、优势 ：易于安装和调试、非接触式检测、激光视频一体化设计，内置有线、无线网络传输模块。产品预留了8个标准I/O接口，可供气象传感器或其 他设备接入。提供本地化客户端管理软件，支持远程调试及升级。

       3、通过激光测距仪采集道路断面内各扫描点与激光测距仪的距离，并将 距离 和对应的激光束发射 角度 传输给数据处理器；数据处理器可以根据这些数据 确定各扫描点的空间位置，一方面可以判断车是否刚到达交通数据调查断面、是否刚离开交通数据调查断面，并捕获车辆刚到达交通数据调查断面 Tcm和刚离开交通数据调查断面的时刻Tgo，对Tgo与Tcm求差即得车辆经过调查断面所用的 时间 ；另一方面可以对这些扫描点进行筛选和分析，得 到反映 车辆轮廓 变化的矩阵，并与标准车型数据库进行比对来判断车型。

       4、通过视频摄像头采集道路断面的车辆图像信息，并将该 车辆图像信息 传输给数据处理器，采用图像 边缘检测 技术来捕获运动中的车辆，根据车辆驶过 固定距离所用时间，来计算出车辆的行驶速度。

       5、处理器综合激光数据和视频数据进行分析处理得到 车型、车速、车流量 等交调数据，将数据直接存入存储器中或通过以太网发送到数据中心。

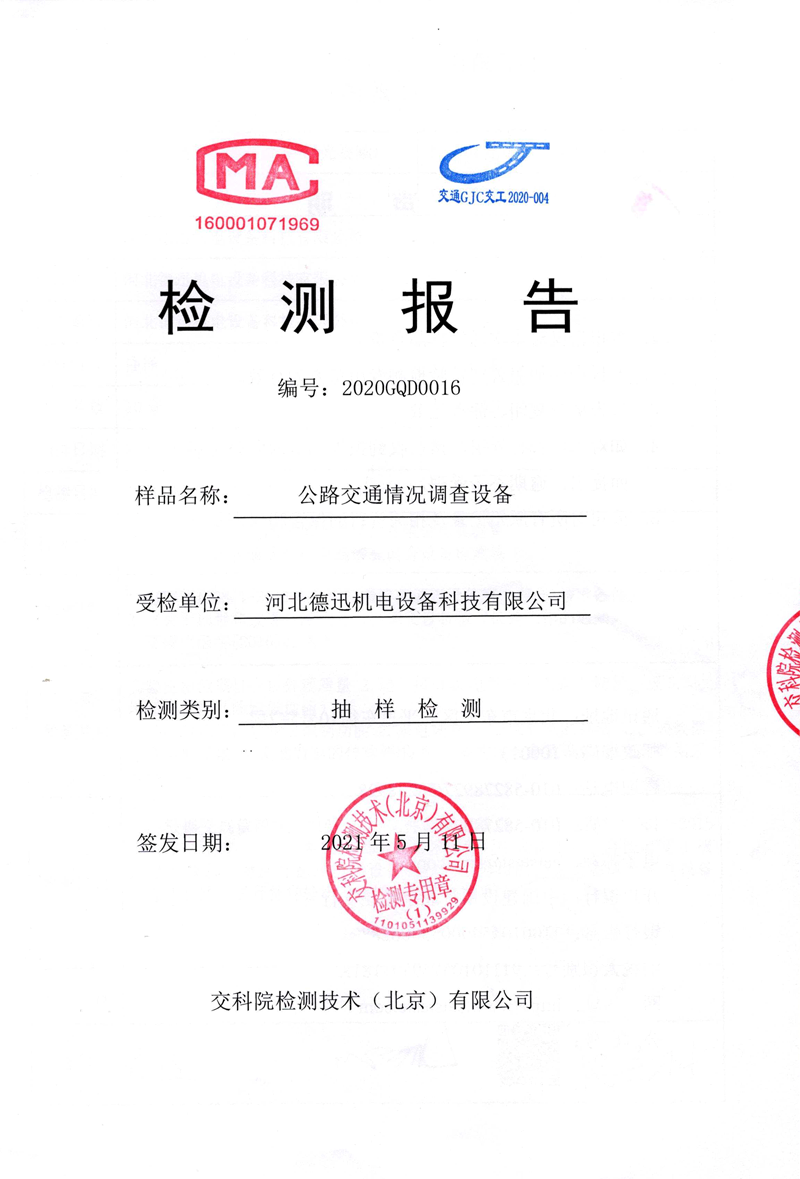

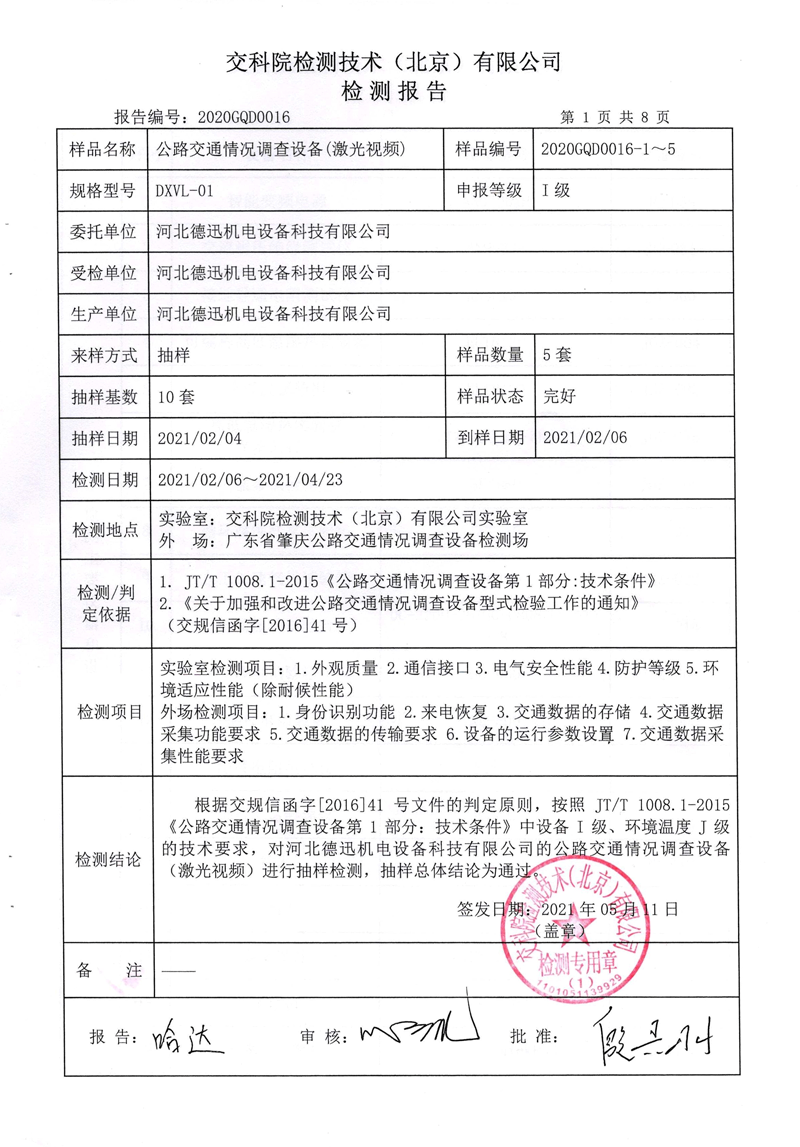

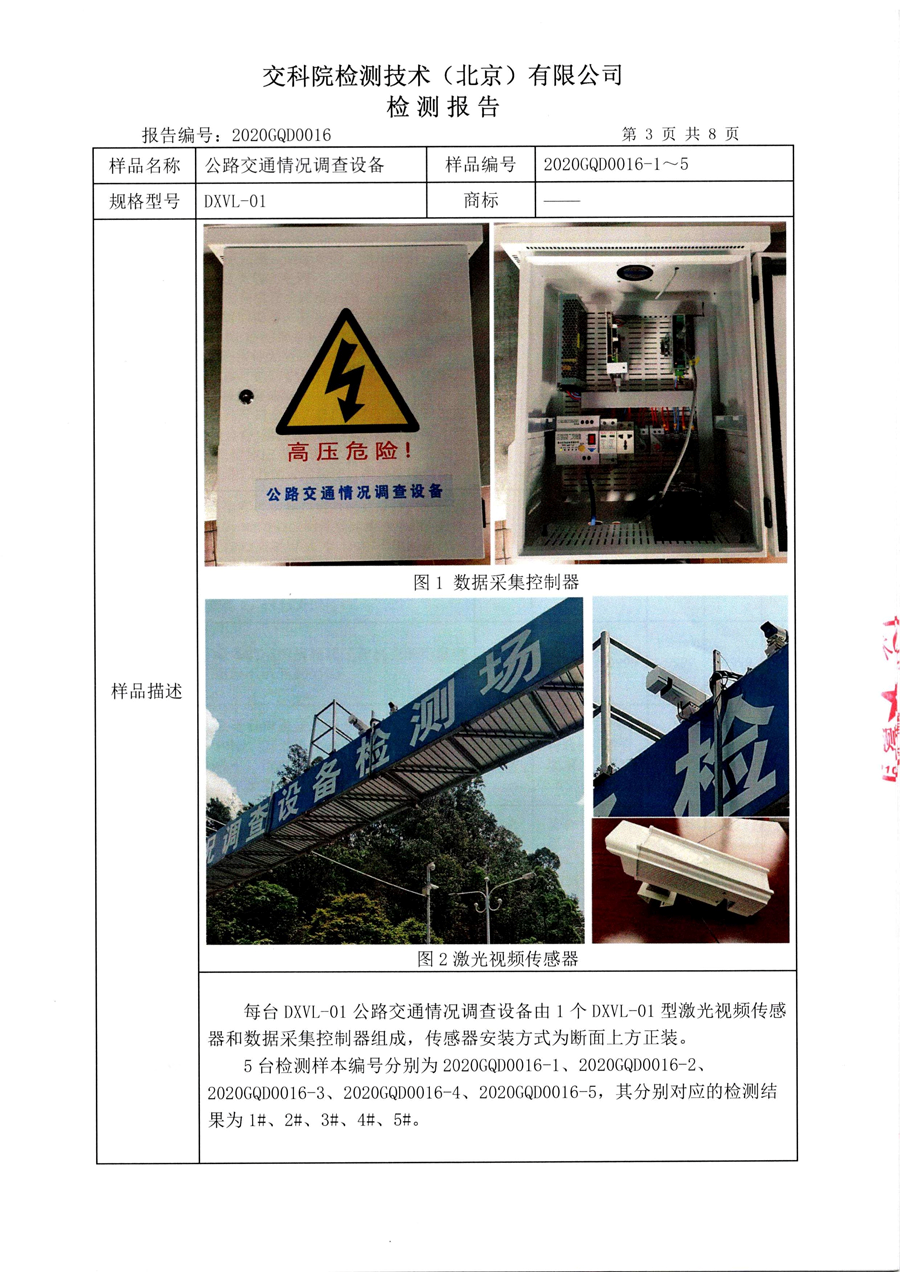

●检测报告
